Como conectar o CoolPlug PN | SA | TO (CAPRA)

Last update: 7 de junho de 2026 14:23

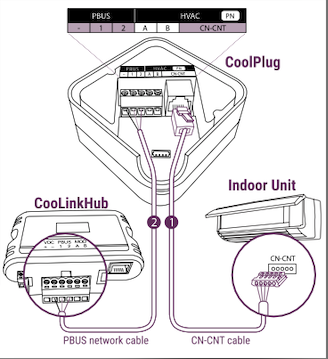

Conectando o CoolPlug às unidades Panasonic com conectores CAPRA Conecte o cabo CAPRA (fornecido com o CoolPlug) entre o conector RJ-11 do CoolPlug (CN - CNT) e a porta CN - CNT na placa da unidade interna. Consulte o manual de instalação do fabricante do HVAC para localizar o conector CN - CNT na placa da unidade interna.
Conectando o CoolPlug ao CooLinkHub
- Modo sem fio: Verifique se os dispositivos foram pareados com sucesso. Veja como parear no artigo Instalação do CooLinkHub & CoolPlug sem fio
- Modo com fio: Conecte os fios de sinal do cabo PBUS vindos dos terminais [VDC-], [1] e [2] do CooLinkHub aos terminais correspondentes [-], [1] e [2] do CoolPlug.
  .

  Consulte o diagrama de conexão PBUS no artigo Conexão com fio - topologia PBUS (PlugBus).
