Descripción general
Esta guía explica cómo conectar CoolPlugs a un CoolMaster, CoolMasterPRO o CloudBox utilizando la línea P-Bus (L3). Configurarás el puerto L3 en la pantalla táctil del dispositivo y conectarás en serie tus CoolPlugs asegurándote de respetar la polaridad correcta del cableado.
Para ver las especificaciones completas del producto, consulta la Ficha técnica del CoolPlug.
Antes de empezar
- Asegúrate de tener acceso físico a la pantalla táctil del CoolMaster, CoolMasterPRO o CloudBox.
- Utiliza cable de par trenzado, apantallado, de 2 hilos, calibre 20–24 AWG para todo el cableado del P-Bus.
- No conectes la cadena en serie formando un bucle: debe ser una cadena lineal.
- Conoce la capacidad máxima de CoolPlugs de tu dispositivo antes de cablear:
- CoolMaster: hasta 32 CoolPlugs por línea P-Bus
- CoolMasterPRO / CloudBox: hasta 64 CoolPlugs por línea P-Bus
Nota: Un CoolMaster puede soportar más de una cadena en serie de CoolPlug por P-Bus. Los puertos L4, L5, L6 y L7 también pueden configurarse para CoolPlugs además de L3.
Pasos

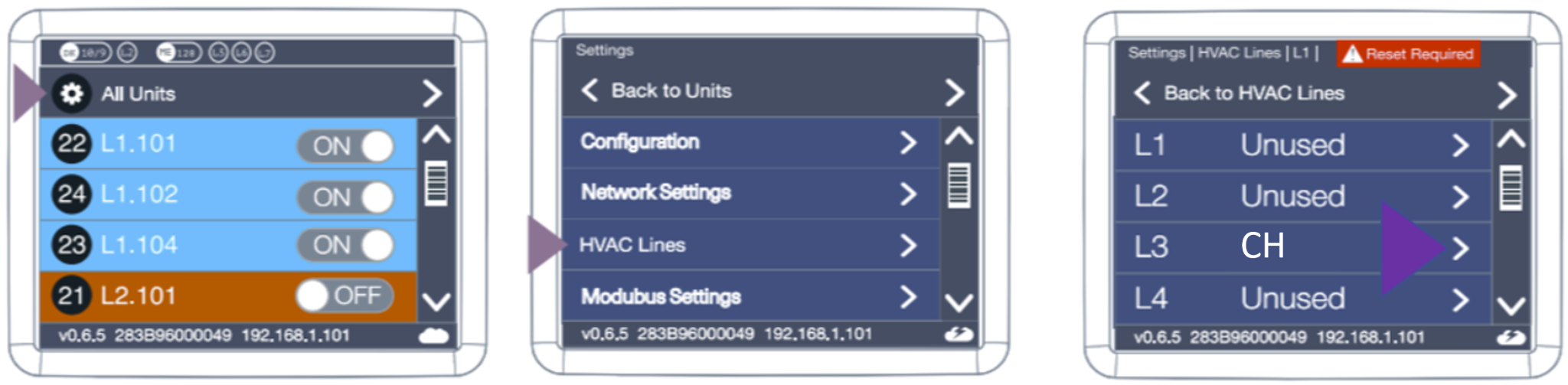

Paso 1 — Activa el P-Bus (CH) en la Línea 3
- En la pantalla táctil del CoolMaster, ve a Ajustes.
- Selecciona Líneas HVAC.
- Selecciona L3.
- Configura el protocolo de L3 en CH.
- Reinicia el dispositivo cuando se te indique.
Para ver un video con este paso, consulta: Cómo activar la Línea 3 en un CoolMaster.
Paso 2 — Cablea los CoolPlugs en cadena (Daisy Chain)
Conecta todos los CoolPlugs en serie (cadena) hasta el puerto L3 de tu dispositivo, respetando la siguiente correspondencia de polaridad:
| Terminal CoolPlug | Terminal L3 CoolMaster |
|---|---|
| A | 1 |
| B | 2 |
| – (Tierra) | – (Tierra) |
La cadena se conecta de la siguiente manera:
CoolPlug [A] → CoolPlug [A] → CoolPlug [A] → [1] de CoolMaster L3 CoolPlug [B] → CoolPlug [B] → CoolPlug [B] → [2] de CoolMaster L3 CoolPlug [–] → CoolPlug [–] → CoolPlug [–] → [–] de CoolMaster L3
Advertencia: No conectes la cadena en serie formando un bucle. El cableado en bucle provocará errores de comunicación en el P-Bus.

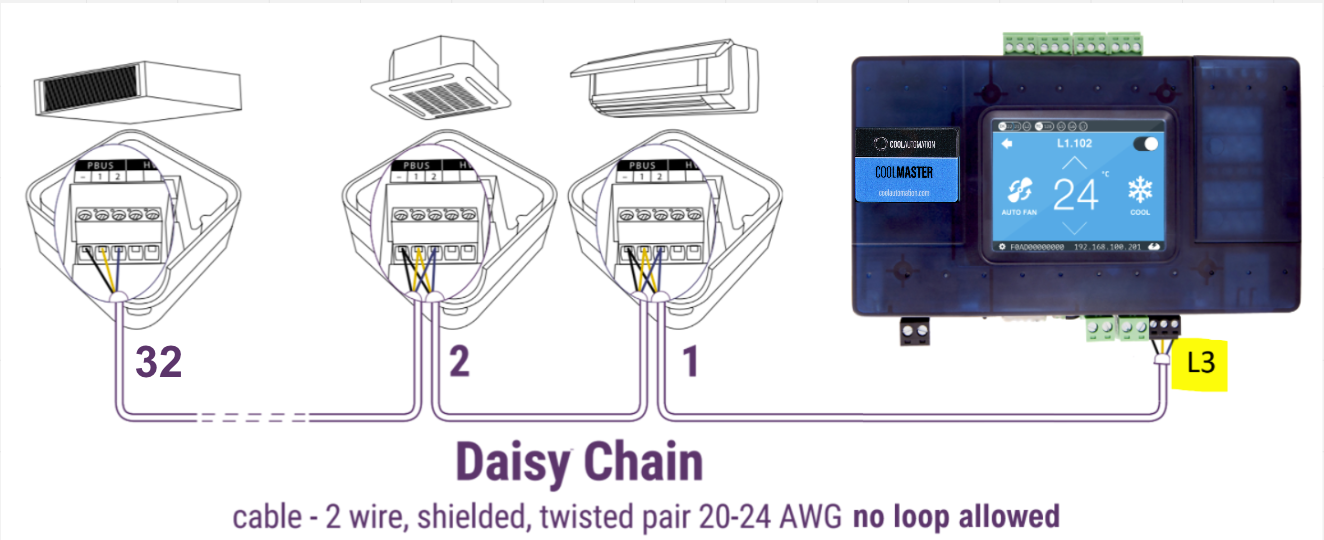

CoolMaster — diagrama de cadena (máx. 32 CoolPlugs):
CoolMasterPRO / CloudBox — diagrama de cadena (máx. 64 CoolPlugs por línea):
Para ver un video con este paso, consulta: Conexión y configuración de un CoolPlug a un CoolMaster.
Resultado esperado
Una vez que L3 esté configurado como CH y todos los CoolPlugs estén correctamente cableados, el CoolMaster (o CoolMasterPRO / CloudBox) detectará y se comunicará con cada CoolPlug en la cadena. Las unidades conectadas aparecerán en la lista de unidades del dispositivo y estarán listas para integrarse en un sistema de HomeAutomation, y/o en un BMS, y/o en las aplicaciones en la nube de CoolAutomation.
¿Necesitas ayuda?
Si tus CoolPlugs no se detectan después de completar estos pasos, por favor contacta con el Soporte de CoolAutomation para recibir asistencia.
