Cómo conectar el CoolPlug DK (Daikin) al S21 (versión antigua)
Last update:
DK (Daikin) - Al conectar a S21 (Revisión antigua)

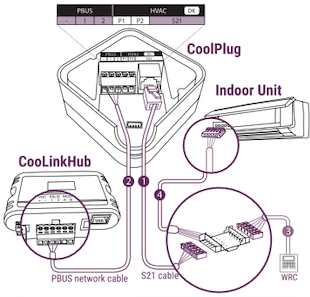

Conexión del CoolPlug a la unidad Daikin Conecta el cable S21 suministrado con el CoolPlug, entre el conector RJ-11 del CoolPlug y el puerto S21 en la placa PCB de la unidad interior. Consulta el manual de instalación de Daikin para localizar el conector S21 en la placa PCB de la unidad interior Daikin.
Modo cableado: Conecta los cables de señal del PBUS entre los terminales [-], [1] y [2] del CoolPlug con los cables provenientes de [VDC-], [1] y [2] respectivamente. Consulta el diagrama de conexión PBUS en el artículo Conexión cableada - topología PBUS (PlugBus).
Opcional: Para conectar el mando a distancia cableado Daikin (WRC) en paralelo con el CoolPlug, se requiere el divisor S21 (4). Esta pieza se puede adquirir en CoolAutomation.
* La configuración Maestro/Esclavo se realizará automáticamente por el CoolPlug.
** Puede que una versión diferente de Daikin tenga un conector más pequeño de 5 pines. En ese caso, utiliza un adaptador EKRS 32.
