Cómo conectar CoolPlug PN | SA | TO (CAPRA)

Last update: 7 de junio de 2026 14:23

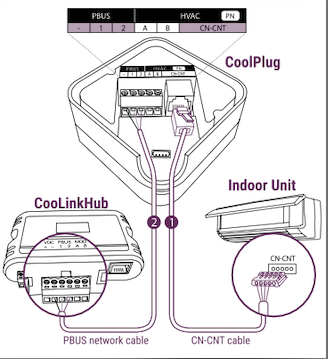

Conexión del CoolPlug a las unidades Panasonic con conectores CAPRA Conecta el cable CAPRA (incluido con el CoolPlug) entre el conector RJ-11 del CoolPlug (CN - CNT) y el puerto CN - CNT en la placa PCB de la unidad interior. Consulta el manual de instalación del fabricante de HVAC para localizar el conector CN - CNT en la placa PCB de la unidad interior.
Conexión del CoolPlug al CooLinkHub
- Modo inalámbrico: Verifica que los dispositivos se hayan emparejado correctamente. Consulta cómo emparejar en el artículo Instalación inalámbrica de CooLinkHub y CoolPlug
- Modo cableado: Conecta los cables de señal del cable PBUS que vienen de los terminales [VDC-], [1] y [2] del CooLinkHub a los terminales correspondientes [-], [1] y [2] del CoolPlug.
  .

  Consulta el diagrama de conexión PBUS en el artículo Conexión cableada - topología PBUS (PlugBus).
