Cómo conectar el CoolPlug DK (Daikin)

DK (Daikin) - al conectar a P1 P2

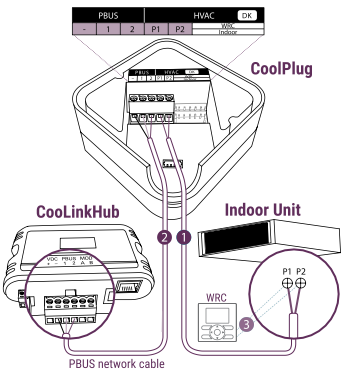

Conexión del CoolPlug a la unidad Daikin
Conecta los terminales [P1] y [P2] del CoolPlug a los terminales [P1] y [P2] de la unidad interior. Consulta el Manual de Instalación del fabricante de HVAC para ver las instrucciones sobre la ubicación de los terminales P1 P2 en la unidad Daikin.
Conexión del CoolPlug al CooLinkHub
- Modo inalámbrico: Verifica que los dispositivos se hayan emparejado correctamente. Consulta cómo emparejar en el artículo Instalación inalámbrica de CooLinkHub y CoolPlug
- Modo cableado: Conecta los cables de señal del cable PBUS que vienen de los terminales [VDC-], [1] y [2] del CooLinkHub a los terminales correspondientes [-], [1] y [2] del CoolPlug, respectivamente.

  Consulta el diagrama de conexión PBUS en el artículo Conexión cableada - topología PBUS (PlugBus).
Opcional: Conecta el Control Remoto Cableado (WRC) en paralelo con el CoolPlug.

* Esta conexión no es habitual

** La configuración Maestro/Esclavo se realizará automáticamente por el CoolPlug
