Cómo conectar DK (Daikin) S403 - KRP980B1

Conexión de CoolPlug a la unidad Daikin.

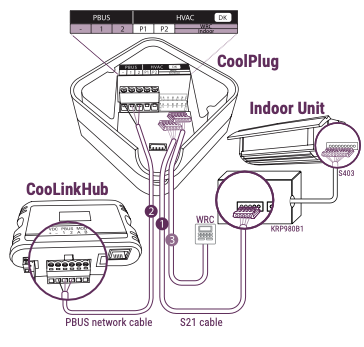

Conecta el cable S21 suministrado con el CoolPlug, entre el conector Indoor del CoolPlug (toma S21 inferior en el CoolPlug) y el puerto S21 en la placa PCB del adaptador KRP980B1. Utiliza el manual de instalación de Daikin para instalar el adaptador KRP980B1 en la unidad interior Daikin. Conecta el adaptador al conector S403 en el interior.
Conexión de CoolPlug al CooLinkHub
- Modo inalámbrico: Verifica que los dispositivos se hayan emparejado correctamente. Consulta cómo emparejar en el artículo Instalación inalámbrica de CooLinkHub y CoolPlug
- Modo cableado: Conecta los cables de señal del cable PBUS entre los terminales [-], [1] y [2] de CoolPlug, y los terminales [VDC-], [1] y [2] de CooLinkHub, respectivamente.

  Consulta el diagrama de conexión PBUS en el artículo Conexión cableada - topología PBUS (PlugBus).
Opcional: Para conectar el mando Daikin con cable, conecta el cable del mando al WRC (Wired Remote Controller) socket (toma S21 superior) del CoolPlug.

* El adaptador KRP98081 debe adquirirse por separado a través de tu representante de Daikin.
