Cómo conectar el S21 de DK (Daikin) nueva revisión

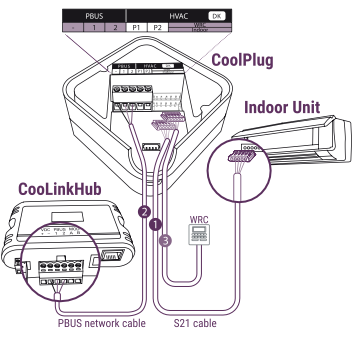

DK (Daikin) - Al conectar a S21 (Nueva revisión a partir del cuarto trimestre de 2021)

Conexión del CoolPlug a la unidad Daikin.
Conecta el cable S21 suministrado con el CoolPlug, entre el conector S21 Interior del CoolPlug (el puerto S21 inferior del CoolPlug) y el puerto S21 en la placa PCB de la unidad interior. Consulta el manual de instalación de Daikin para localizar el puerto S21 en la placa PCB de la unidad interior Daikin.
Conexión del CoolPlug al CooLinkHub
- Modo inalámbrico: Verifica que los dispositivos se hayan emparejado correctamente. Consulta cómo emparejar en el artículo Instalación inalámbrica de CooLinkHub y CoolPlug
- Modo cableado: Conecta los cables de señal del cable PBUS entre los terminales [-], [1] y [2] del CoolPlug y los terminales [VDC-], [1] y [2] del CooLinkHub, respectivamente.

  Consulta el diagrama de conexión PBUS en el artículo Conexión cableada - topología PBUS (PlugBus).
Opcional: Para conectar el mando a distancia cableado de Daikin, conecta el cable del mando al puerto WRC (Wired Remote Controller) del CoolPlug (puerto S21 superior).

* En algunos modelos interiores de Daikin, necesitarás el cable con un conector S21 pequeño de 5 pines. Este cable también se incluye con el CoolPlug como opción cuando sea necesario.

DK (Daikin) - Al conectar a S21 (Nueva revisión a partir del cuarto trimestre de 2021)
