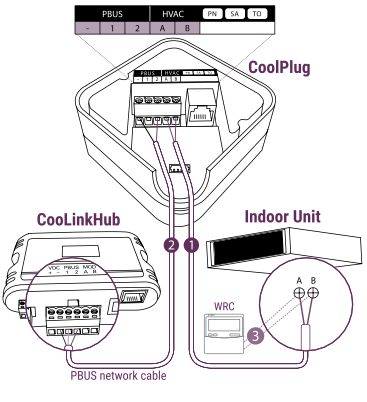

Conexión del CoolPlug a la unidad interior PN/SA/TO

Conecta los terminales [A], [B] del CoolPlug a los terminales [A], [B] de la unidad interior (Sanyo/Toshiba) o a [R1], [R2] (Panasonic). Consulta el manual de instalación del fabricante de HVAC para saber dónde se encuentran estos terminales en la placa de la unidad interior.
Conexión del CoolPlug al CooLinkHub
- Modo inalámbrico: Verifica que los dispositivos se hayan emparejado correctamente. Consulta cómo emparejar en el artículo Instalación inalámbrica de CooLinkHub y CoolPlug
- Modo cableado: Conecta los cables de señal del cable PBUS que vienen de los terminales [VDC-], [1] y [2] del CooLinkHub a los terminales correspondientes [-], [1] y [2] del CoolPlug.

  Consulta el diagrama de conexión PBUS en el artículo Conexión cableada - topología PBUS (PlugBus).
Opcional: Conecta el mando cableado al conector WRC

* La conexión no es polarizada.

** La configuración Maestro/Esclavo se realizará automáticamente por el CoolPlug.
