סקירה כללית
מדריך זה מסביר כיצד לחבר CoolPlugs ל-CoolMaster, CoolMasterPRO או CloudBox באמצעות קו ה-P-Bus (L3). תגדירו את יציאת L3 במסך המגע של המכשיר ותחברו את ה-CoolPlugs בשרשור (daisy chain) תוך שמירה על קוטביות החיווט הנכונה.
למפרט המלא של המוצר, ראו את מפרט מוצר CoolPlug.
לפני שמתחילים
- ודאו שיש לכם גישה פיזית למסך המגע של CoolMaster, CoolMasterPRO או CloudBox.
- השתמשו בכבל דו-גידי, מסוכך, מפותל, 20–24 AWG לכל חיווט ה-P-Bus.
- אין לחווט את השרשור בלולאה — השרשור חייב להיות קו ישר.
- הכירו את כמות ה-CoolPlug המרבית שהמכשיר שלכם תומך בה לפני החיווט:
- CoolMaster: עד 32 CoolPlugs לכל קו P-Bus
- CoolMasterPRO / CloudBox: עד 64 CoolPlugs לכל קו P-Bus
הערה: CoolMaster יכול לתמוך ביותר משרשרת P-Bus אחת של CoolPlug. ניתן להגדיר גם את היציאות L4, L5, L6 ו-L7 עבור CoolPlugs בנוסף ל-L3.
שלבים

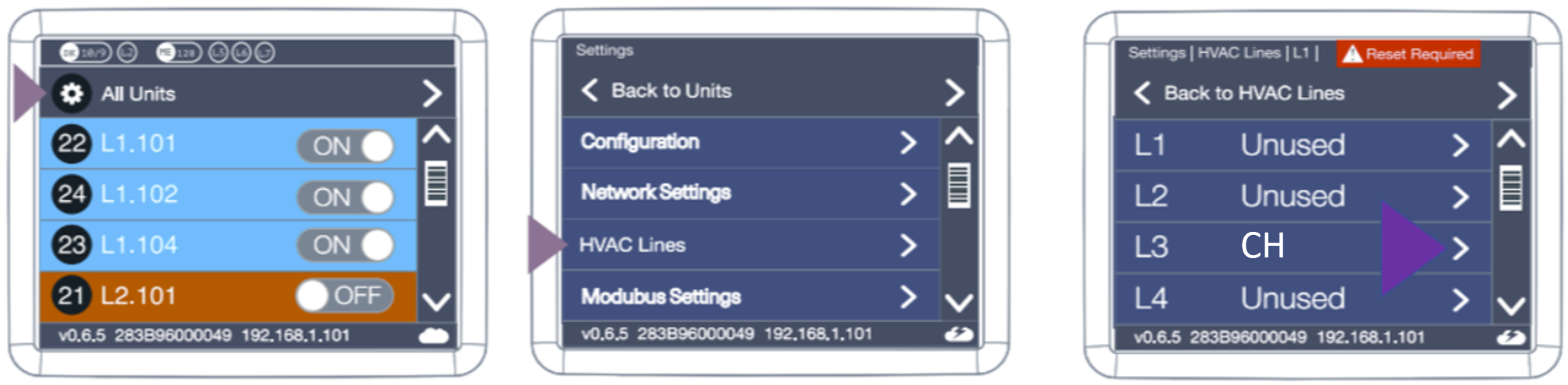

שלב 1 — הפעלת P-Bus (CH) על קו 3
- במסך המגע של CoolMaster, עברו אל הגדרות.
- בחרו קווי מיזוג.
- בחרו L3.
- הגדירו את פרוטוקול L3 ל-CH.
- אתחלו את המכשיר כאשר תתבקשו לכך.
לסרטון הסבר של שלב זה, ראו: איך להפעיל קו 3 ב-CoolMaster.
שלב 2 — חיבור CoolPlugs בשרשור (Daisy Chain)
חברו את כל ה-CoolPlugs בטור (שרשור) חזרה ליציאת L3 במכשיר שלכם, תוך שמירה על קוטביות החיבורים הבאה:
| מסוף CoolPlug | מסוף L3 ב-CoolMaster |
|---|---|
| A | 1 |
| B | 2 |
| – (הארקה) | – (הארקה) |
השרשור מתבצע כך:
CoolPlug [A] → CoolPlug [A] → CoolPlug [A] → [1] של CoolMaster L3 CoolPlug [B] → CoolPlug [B] → CoolPlug [B] → [2] של CoolMaster L3 CoolPlug [–] → CoolPlug [–] → CoolPlug [–] → [–] של CoolMaster L3
אזהרה: אין לחווט את השרשור בלולאה. חיווט בלולאה יגרום לשגיאות תקשורת ב-P-Bus.

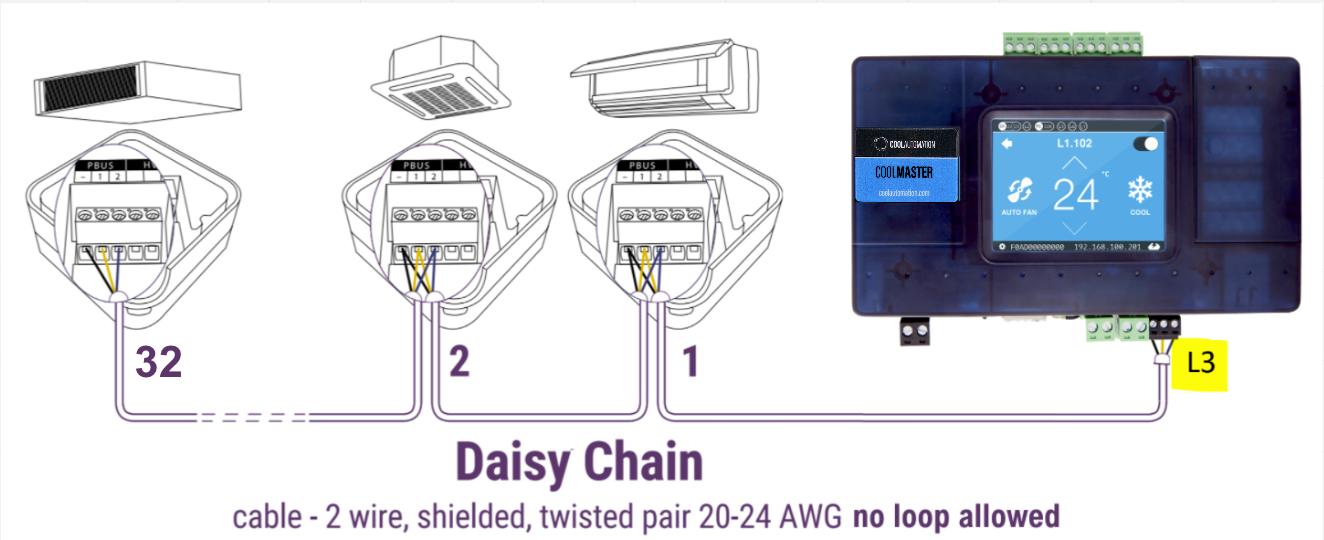

CoolMaster — תרשים שרשור (מקסימום 32 CoolPlugs):
CoolMasterPRO / CloudBox — תרשים שרשור (מקסימום 64 CoolPlugs לכל קו):
לסרטון הסבר של שלב זה, ראו: חיבור והגדרת CoolPlug ל-CoolMaster.
תוצאה צפויה
לאחר ש-L3 מוגדר כ-CH וכל ה-CoolPlugs מחוברים נכון, ה-CoolMaster (או CoolMasterPRO / CloudBox) יזהה ויתקשר עם כל CoolPlug בשרשרת. היחידות המחוברות יופיעו ברשימת היחידות של המכשיר, והן מוכנות כעת להשתלבות במערכת בית חכם, ו/או במערכת ניהול מבנה (BMS), ו/או באפליקציות הענן של CoolAutomation.
צריכים עזרה?
אם ה-CoolPlugs שלכם לא מזוהים לאחר ביצוע השלבים, פנו ל-תמיכת CoolAutomation לקבלת עזרה.
