כיצד להתחבר ל-CoolPlug DK (Daikin) S21 גרסה ישנה

Last update:

DK (Daikin) - בעת חיבור ל-S21 (גרסה ישנה)

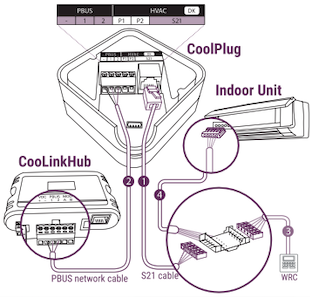

  1. חיבור ה-CoolPlug ליחידת Daikin
    חברו את כבל ה-S21 המסופק עם ה-CoolPlug, בין מחבר ה-RJ-11 של ה-CoolPlug לבין יציאת S21 בלוח הפיקוד של היחידה הפנימית. השתמשו במדריך ההתקנה של Daikin לאיתור שקע S21 בלוח הפיקוד של היחידה הפנימית.
  2. חיבור ה-CoolPlug ל-CooLinkHub
  3. אופציונלי: לחיבור שלט קווי של Daikin (WRC) במקביל ל-CoolPlug, יש צורך במפצל S21 (4). ניתן לרכוש חלק זה מ-CoolAutomation.



* הגדרת Master/Slave תתבצע אוטומטית על ידי ה-CoolPlug.

** בגרסאות מסוימות של Daikin ייתכן שמחבר ה-S21 יהיה קטן יותר (5 פינים). במקרה כזה, יש להשתמש במתאם EKRS 32.
