כיצד לחבר DK (Daikin) S403 ל-KRP980B1

Last update: 10 ביוני 2026, 11:19

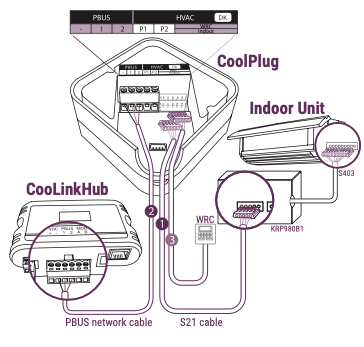

חיבור CoolPlug ליחידת Daikin.
חברו את כבל S21 המסופק עם ה-CoolPlug, בין מחבר Indoor של ה-CoolPlug (שקע S21 התחתון ב-CoolPlug) לבין יציאת S21 על לוח ה-PCB של מתאם KRP980B1. השתמשו במדריך ההתקנה של Daikin להתקנת מתאם KRP980B1 בתוך יחידת הפנים של Daikin. חברו את המתאם לשקע S403 שבפנים.
חיבור CoolPlug ל-CooLinkHub
- מצב אלחוטי: ודאו שהמכשירים קושרו בהצלחה. למידע על תהליך הקישור ראו את המאמר התקנת CooLinkHub & CoolPlug אלחוטיים
- מצב חוטי: חברו את חוטי האות של כבל ה-PBUS בין מסופי CoolPlug [-], [1] ו-[2], לבין מסופי CooLinkHub [VDC-], [1] ו-[2], בהתאמה.

  למידע נוסף ראו את תרשים החיבור של PBUS במאמר חיבור חוטי - טופולוגיית PBUS (PlugBus).
אופציונלי: לחיבור שלט קווי של Daikin, חברו את הכבל מהשלט לשקע WRC (שלט קווי) של ה-CoolPlug (שקע S21 העליון).

* מתאם KRP98081 יש לרכוש בנפרד מנציג Daikin שלכם.
