כיצד לחבר את CoolPlug לדגם DK (Daikin)

Last update: 10 ביוני 2026, 11:19

DK (Daikin) - בעת חיבור ל-P1 P2

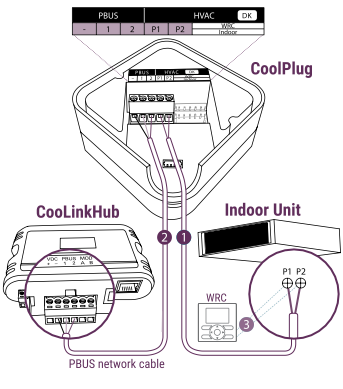

חיבור ה-CoolPlug ליחידת Daikin
חברו את הטרמינלים [P1], [P2] של ה-CoolPlug לטרמינלים [P1], [P2] ביחידה הפנימית. השתמשו במדריך ההתקנה של יצרן המיזוג לאיתור מיקום הטרמינלים P1 P2 ביחידת Daikin.
חיבור ה-CoolPlug ל-CooLinkHub
- מצב אלחוטי: ודאו שהמכשירים קושרו בהצלחה. למידע על תהליך הקישור עיינו במאמר התקנת CooLinkHub & CoolPlug אלחוטיים
- מצב חוטי: חברו את חוטי האותות של כבל ה-PBUS היוצאים מהטרמינלים [VDC-], [1], ו-[2] ב-CooLinkHub לטרמינלים המתאימים [-], [1], ו-[2] ב-CoolPlug, בהתאמה.

  למידע נוסף עיינו בתרשים החיבור של PBUS במאמר חיבור חוטי - טופולוגיית PBUS (PlugBus).
אופציונלי: ניתן לחבר שלט חוטי (WRC) במקביל ל-CoolPlug.

* החיבור הזה אינו נפוץ

** הגדרת Master/Slave תתבצע אוטומטית על ידי ה-CoolPlug
