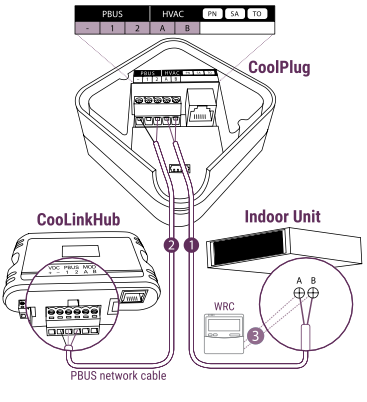

חיבור ה-CoolPlug ליחידת הפנים של PN/SA/TO

חברו את הטרמינלים [A], [B] של ה-CoolPlug לטרמינלים [A], [B] ביחידת הפנים (Sanyo/Toshiba) או ל-[R1], [R2] (Panasonic). השתמשו במדריך ההתקנה של יצרן המיזוג לאיתור הטרמינלים בלוח האם של יחידת הפנים.
חיבור ה-CoolPlug ל-CooLinkHub
- מצב אלחוטי: ודאו שהמכשירים קושרו בהצלחה. ראו כיצד לקשר במאמר התקנת CooLinkHub & CoolPlug אלחוטיים
- מצב חוטי: חברו את חוטי האות של כבל ה-PBUS שמגיע מהטרמינלים [VDC-], [1] ו-[2] ב-CooLinkHub לטרמינלים המתאימים [-], [1] ו-[2] ב-CoolPlug.

  למידע נוסף, עיינו בתרשים החיבור של PBUS במאמר חיבור חוטי - טופולוגיית PBUS (PlugBus).
אופציונלי: חברו שלט חוטי לשקע WRC

* החיבור אינו פולרי.

** הגדרת Master/Slave תתבצע אוטומטית על ידי ה-CoolPlug.
