כיצד לחבר את CoolPlug PN | SA | TO (CAPRA)

Last update: 10 ביוני 2026, 11:18

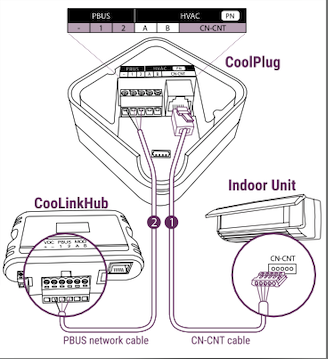

חיבור ה-CoolPlug ליחידות Panasonic עם מחברי CAPRA חברו את כבל ה-CAPRA (המסופק עם ה-CoolPlug) בין מחבר ה-RJ-11 של ה-CoolPlug (CN - CNT) לבין יציאת ה-CN - CNT בלוח האם של היחידה הפנימית. השתמשו במדריך ההתקנה של יצרן המזגן לאיתור מחבר ה-CN - CNT בלוח האם של היחידה הפנימית.
חיבור CoolPlug ל-CooLinkHub
- מצב אלחוטי: ודאו שהמכשירים קושרו בהצלחה. למידע על תהליך הקישור עיינו במאמר התקנת CooLinkHub & CoolPlug אלחוטיים
- מצב חוטי: חברו את חוטי האות של כבל ה-PBUS שמגיעים מהטרמינלים [VDC-], [1], ו-[2] ב-CooLinkHub לטרמינלים המתאימים [-], [1], ו-[2] ב-CoolPlug.
  .

  למידע נוסף עיינו בתרשים החיבור של PBUS במאמר חיבור חוטי - טופולוגיית PBUS (PlugBus).
