כיצד לחבר את S21 (גרסה חדשה) של DK (Daikin)

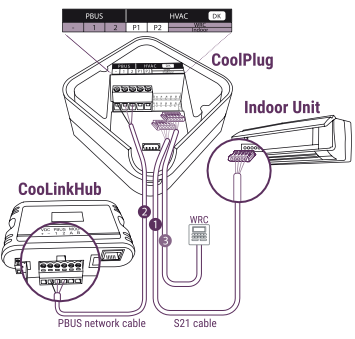

חיבור CoolPlug ליחידת דייקין.
חברו את כבל ה-S21 המסופק עם ה-CoolPlug, בין מחבר ה-S21 של ה-CoolPlug (שקע S21 התחתון ב-CoolPlug) לבין יציאת ה-S21 בלוח האם של היחידה הפנימית. השתמשו במדריך ההתקנה של דייקין לאיתור שקע ה-S21 בלוח האם של היחידה הפנימית של דייקין.
חיבור CoolPlug ל-CooLinkHub
- מצב אלחוטי: ודאו שהמכשירים קושרו בהצלחה. ראו כיצד לקשר במאמר התקנת CooLinkHub & CoolPlug אלחוטיים
- מצב חוטי: חברו את חוטי האותות של כבל ה-PBUS בין המסופים של CoolPlug [-], [1] ו-[2], לבין המסופים של CooLinkHub [VDC-], [1] ו-[2], בהתאמה.

  למידע נוסף, עיינו בתרשים החיבורים של PBUS במאמר חיבור חוטי - טופולוגיית PBUS (PlugBus).
אופציונלי: לחיבור שלט קווי של דייקין, חברו את הכבל מהשלט לשקע WRC (שלט קווי) של CoolPlug (שקע S21 העליון).

* בחלק מהדגמים הפנימיים של דייקין, תזדקקו לכבל עם מחבר S21 קטן יותר (5 פינים). כבל זה מסופק גם הוא עם ה-CoolPlug כאופציה במידת הצורך.
