Panoramica
Questa guida spiega come collegare i CoolPlug a un CoolMaster, CoolMasterPRO o CloudBox utilizzando la linea P-Bus (L3). Configurerai la porta L3 dal touchscreen del dispositivo e collegherai in cascata i tuoi CoolPlug rispettando la corretta polarità dei cavi.
Per le specifiche complete del prodotto, consulta la Scheda tecnica CoolPlug.
Prima di iniziare
- Assicurati di avere accesso fisico al touchscreen di CoolMaster, CoolMasterPRO o CloudBox.
- Utilizza un cavo a coppia intrecciata schermata a 2 fili, 20–24 AWG per tutti i collegamenti P-Bus.
- Non collegare la catena in cascata ad anello: deve essere una catena lineare.
- Verifica la capacità massima di CoolPlug supportata dal tuo dispositivo prima di effettuare i collegamenti:
- CoolMaster: fino a 32 CoolPlug per linea P-Bus
- CoolMasterPRO / CloudBox: fino a 64 CoolPlug per linea P-Bus
Nota: Un CoolMaster può supportare più di una catena CoolPlug P-Bus. Anche le porte L4, L5, L6 e L7 possono essere configurate per i CoolPlug oltre alla L3.
Procedura
Passaggio 1 — Abilita il P-Bus (CH) sulla Linea 3

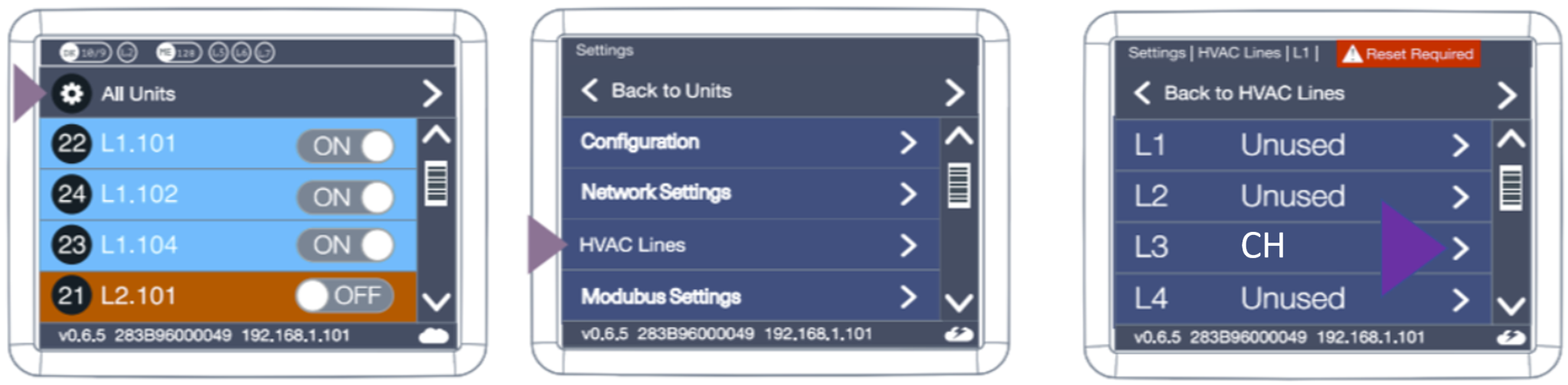

- Sul touchscreen di CoolMaster, vai su Impostazioni.
- Seleziona Linee HVAC.
- Seleziona L3.
- Imposta il protocollo L3 su CH.
- Riavvia il dispositivo quando richiesto.
Per una guida video su questo passaggio, guarda: Come attivare la Linea 3 su un CoolMaster.
Passaggio 2 — Collega i CoolPlug in cascata
Collega tutti i CoolPlug in serie (a cascata) fino alla porta L3 del tuo dispositivo, rispettando la seguente corrispondenza di polarità:
| Terminale CoolPlug | Terminale CoolMaster L3 |
|---|---|
| A | 1 |
| B | 2 |
| – (Massa) | – (Massa) |
La catena in cascata si collega come segue:
CoolPlug [A] → CoolPlug [A] → CoolPlug [A] → [1] di CoolMaster L3 CoolPlug [B] → CoolPlug [B] → CoolPlug [B] → [2] di CoolMaster L3 CoolPlug [–] → CoolPlug [–] → CoolPlug [–] → [–] di CoolMaster L3
Attenzione: Non collegare la catena in cascata ad anello. Un collegamento ad anello causerà errori di comunicazione sul P-Bus.

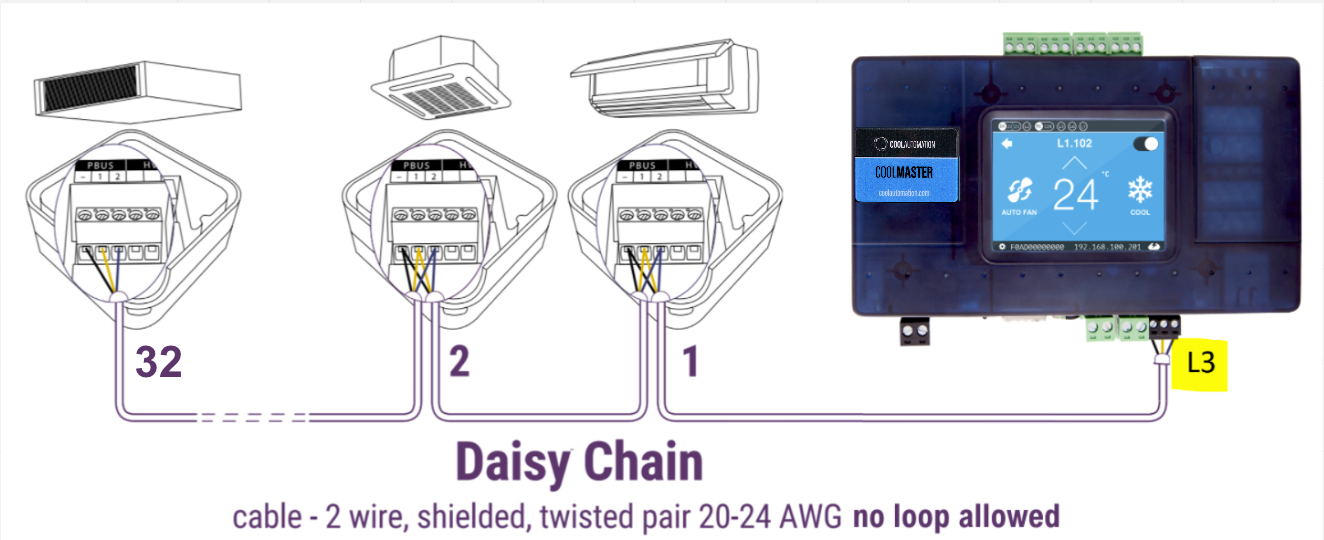

CoolMaster — schema collegamento in cascata (max 32 CoolPlug):
CoolMasterPRO / CloudBox — schema collegamento in cascata (max 64 CoolPlug per linea):
Per una guida video su questo passaggio, guarda: Collegamento e configurazione di un CoolPlug a un CoolMaster.
Risultato atteso
Una volta che L3 è configurata come CH e tutti i CoolPlug sono collegati correttamente, il CoolMaster (o CoolMasterPRO / CloudBox) rileverà e comunicherà con ciascun CoolPlug sulla catena in cascata. Le unità collegate dovrebbero comparire nell'elenco delle unità del dispositivo e sono ora pronte per essere integrate in un sistema di Home Automation, e/o in un BMS, e/o nelle app Cloud di CoolAutomation.
Serve aiuto?
Se i tuoi CoolPlug non vengono rilevati dopo aver completato questi passaggi, contatta il Supporto CoolAutomation per assistenza.
