DK (Daikin) - Collegamento a S21 (Vecchia Rev.)

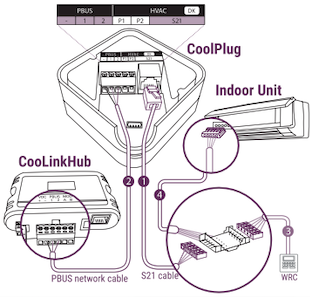

Collegamento del CoolPlug all'unità Daikin Collega il cavo S21 fornito con il CoolPlug tra il connettore RJ-11 del CoolPlug e la porta S21 sulla scheda elettronica dell'unità interna. Consulta il manuale di installazione Daikin per individuare la presa S21 sulla scheda elettronica interna Daikin.
Collegamento del CoolPlug al CooLinkHub
Modalità wireless: verifica che i dispositivi siano stati associati correttamente. Consulta come effettuare l'associazione nell'articolo Installazione Wireless CooLinkHub & CoolPlug
Modalità cablata: collega i fili di segnale del PBUS tra i terminali CoolPlug [-], [1] e [2] e i cavi provenienti rispettivamente da [VDC-], [1] e [2]. Consulta lo schema di collegamento PBUS nell'articolo Collegamento cablato - topologia PBUS (PlugBus).
Opzionale: Per collegare il telecomando cablato Daikin (WRC) in parallelo con il CoolPlug, è necessario lo splitter S21 (4). Questo componente può essere acquistato da CoolAutomation.
* La configurazione Master/Slave verrà eseguita automaticamente dal CoolPlug.
** Alcune versioni Daikin potrebbero avere un connettore più piccolo a 5 pin. In tal caso, utilizzare un adattatore EKRS 32.
