Collegamento del CoolPlug all'unità interna PN/SA/TO

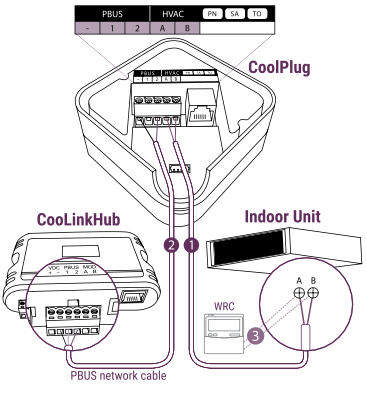

Collega i terminali [A], [B] del CoolPlug ai terminali [A], [B] dell'unità interna (Sanyo/Toshiba) oppure a [R1], [R2] (Panasonic). Consulta il manuale di installazione del produttore HVAC per le istruzioni su come individuare questi terminali sulla scheda elettronica dell'unità interna.
Collegamento del CoolPlug al CooLinkHub
- Modalità wireless: verifica che i dispositivi siano stati associati correttamente. Scopri come effettuare l'associazione nell'articolo Installazione Wireless CooLinkHub & CoolPlug
- Modalità cablata: collega i fili di segnale del cavo PBUS provenienti dai terminali [VDC-], [1] e [2] del CooLinkHub ai corrispondenti terminali [-], [1] e [2] del CoolPlug.

  Consulta lo schema di collegamento PBUS nell'articolo Collegamento cablato - topologia PBUS (PlugBus).
Opzionale: collega il telecomando cablato alla presa WRC

* Il collegamento non è polarizzato.

** La configurazione Master/Slave verrà eseguita automaticamente dal CoolPlug.
