Come collegare CoolPlug DK (Daikin)

DK (Daikin) - quando si collega a P1 P2

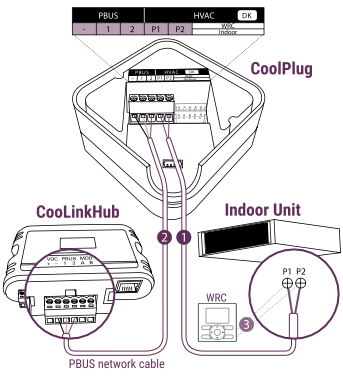

Collegamento del CoolPlug all'unità Daikin
Collega i terminali [P1] e [P2] del CoolPlug ai terminali [P1] e [P2] dell'unità interna. Consulta il Manuale di Installazione del produttore HVAC per le istruzioni sulla posizione dei terminali P1 P2 sull'unità Daikin.
Collegamento del CoolPlug al CooLinkHub
- Modalità Wireless: Verifica che i dispositivi siano stati associati correttamente. Scopri come effettuare l'associazione nell'articolo Installazione Wireless CooLinkHub & CoolPlug
- Modalità cablata: Collega i fili di segnale del cavo PBUS provenienti dai terminali [VDC-], [1] e [2] del CooLinkHub ai corrispondenti terminali [-], [1] e [2] del CoolPlug.

  Consulta lo schema di collegamento PBUS nell'articolo Collegamento cablato - topologia PBUS (PlugBus).
Opzionale: Collega il telecomando cablato (WRC) in parallelo con il CoolPlug.

* Questo tipo di collegamento non è molto diffuso

** La configurazione Master/Slave verrà eseguita automaticamente dal CoolPlug
