Come collegare CoolPlug PN | SA | TO (CAPRA)

Last update: 7 giugno 2026 14:23

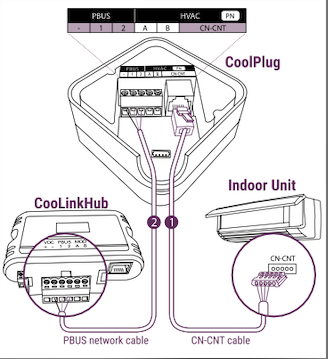

Collegamento del CoolPlug alle unità Panasonic con connettori CAPRA Collega il cavo CAPRA (fornito con il CoolPlug) tra il connettore RJ-11 (CN - CNT) del CoolPlug e la porta CN - CNT sulla scheda PCB dell’unità interna. Consulta il manuale di installazione del produttore HVAC per individuare il connettore CN - CNT sulla scheda PCB dell’unità interna.
Collegamento del CoolPlug al CooLinkHub
- Modalità wireless: Verifica che i dispositivi siano stati associati correttamente. Scopri come effettuare l’associazione nell’articolo Installazione Wireless CooLinkHub & CoolPlug
- Modalità cablata: Collega i fili di segnale del cavo PBUS provenienti dai terminali [VDC-], [1] e [2] del CooLinkHub ai corrispondenti terminali [-], [1] e [2] del CoolPlug.
  .

  Consulta lo schema di collegamento PBUS nell’articolo Collegamento cablato - topologia PBUS (PlugBus).
