DK (Daikin) - Collegamento a S21 (Nuova Rev. a partire dal Q4 2021)

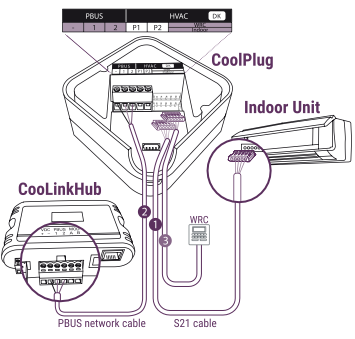

- Collegamento del CoolPlug all'unità Daikin.
Collega il cavo S21 fornito con il CoolPlug tra il connettore Indoor del CoolPlug (presa S21 inferiore sul CoolPlug) e la porta S21 sulla scheda PCB dell'unità interna. Consulta il manuale di installazione Daikin per individuare la presa S21 sulla scheda PCB interna Daikin.
- Collegamento del CoolPlug al CooLinkHub
- Opzionale: Per collegare il telecomando cablato Daikin, collega il cavo dal controller alla presa WRC (Wired Remote Controller) del CoolPlug (presa S21 superiore).
|
 |
* Su alcuni modelli Daikin da interno, è necessario utilizzare il cavo con il connettore S21 più piccolo a 5 pin. Questo cavo è anch'esso fornito con il CoolPlug come opzione, se necessario.
