Come collegare DK (Daikin) S403 - KRP980B1

Collegamento di CoolPlug all'unità Daikin.

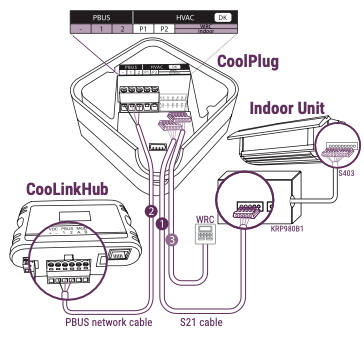

Collega il cavo S21 fornito con CoolPlug tra il connettore Indoor di CoolPlug (presa S21 inferiore su CoolPlug) e la porta S21 sulla scheda PCB dell'adattatore KRP980B1. Utilizza il manuale di installazione Daikin per installare l'adattatore KRP980B1 nell'unità interna Daikin. Collega l'adattatore alla presa S403 all'interno.
Collegamento di CoolPlug al CooLinkHub
- Modalità wireless: Verifica che i dispositivi siano stati associati correttamente. Consulta la guida all'associazione nell'articolo Installazione Wireless CooLinkHub & CoolPlug
- Modalità cablata: Collega i fili di segnale del cavo PBUS tra i terminali [-], [1] e [2] di CoolPlug e i terminali [VDC-], [1] e [2] di CooLinkHub, rispettivamente.

  Consulta lo schema di collegamento PBUS nell'articolo Collegamento cablato - topologia PBUS (PlugBus).
Opzionale: Per collegare il telecomando cablato Daikin, collega il cavo dal controller alla presa WRC (Wired Remote Controller) di CoolPlug (presa S21 superiore).

* L'adattatore KRP98081 deve essere acquistato separatamente dal tuo rivenditore Daikin.
