Überblick
In dieser Anleitung erfahren Sie, wie Sie CoolPlugs über die P-Bus (L3)-Leitung mit einem CoolMaster, CoolMasterPRO oder CloudBox verbinden. Sie konfigurieren den L3-Port über den Touchscreen des Geräts und schließen Ihre CoolPlugs in Reihe (Daisy Chain) mit der richtigen Kabel-Polarität an.
Die vollständigen Produktspezifikationen finden Sie in der CoolPlug-Produktbeschreibung.
Vorbereitung
- Stellen Sie sicher, dass Sie physischen Zugang zum Touchscreen des CoolMaster, CoolMasterPRO oder CloudBox haben.
- Verwenden Sie für alle P-Bus-Verkabelungen ein 2-adriges, geschirmtes, verdrilltes Kabel, 20–24 AWG.
- Verlegen Sie die Daisy Chain nicht als Schleife – sie muss als gerade Kette ausgeführt werden.
- Informieren Sie sich vor der Verkabelung über die maximale Anzahl an CoolPlugs für Ihr Gerät:
- CoolMaster: bis zu 32 CoolPlugs pro P-Bus-Leitung
- CoolMasterPRO / CloudBox: bis zu 64 CoolPlugs pro P-Bus-Leitung
Hinweis: Ein CoolMaster kann mehr als eine CoolPlug P-Bus Daisy Chain unterstützen. Die Ports L4, L5, L6 und L7 können zusätzlich zu L3 ebenfalls für CoolPlugs konfiguriert werden.
Schritte
Schritt 1 — P-Bus (CH) auf Leitung 3 aktivieren

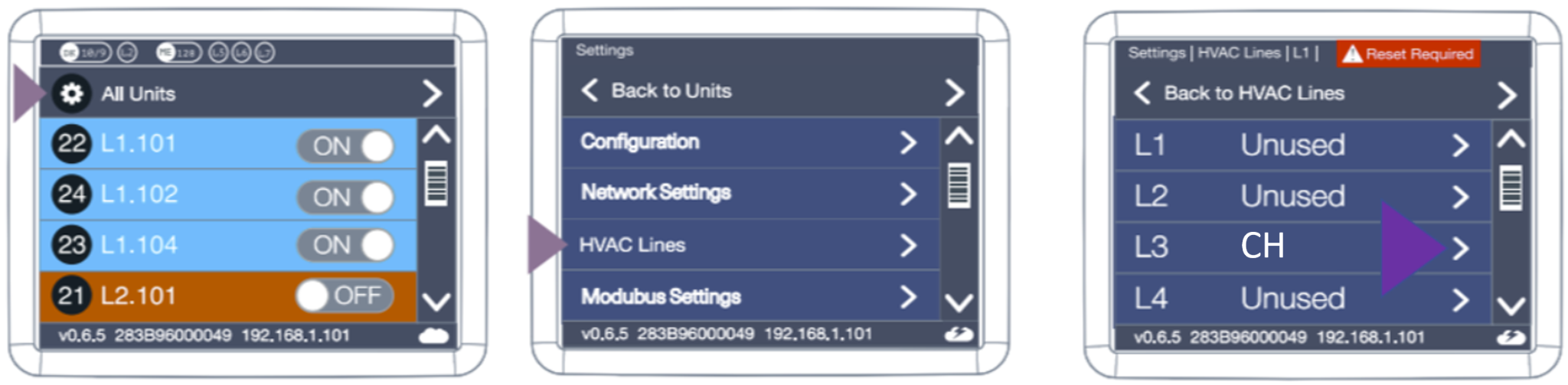

- Navigieren Sie auf dem CoolMaster-Touchscreen zu Einstellungen.
- Wählen Sie HVAC-Leitungen.
- Wählen Sie L3.
- Stellen Sie das L3-Protokoll auf CH ein.
- Starten Sie das Gerät neu, wenn Sie dazu aufgefordert werden.
Ein Video zu diesem Schritt finden Sie hier: Wie aktiviere ich Leitung 3 an einem CoolMaster.
Schritt 2 — CoolPlugs in Reihe (Daisy Chain) verkabeln
Verbinden Sie alle CoolPlugs in Serie (Daisy Chain) mit dem L3-Port Ihres Geräts. Achten Sie dabei auf folgende Polaritätszuordnung:
| CoolPlug-Anschluss | CoolMaster L3-Anschluss |
|---|---|
| A | 1 |
| B | 2 |
| – (Masse) | – (Masse) |
Die Daisy Chain wird wie folgt angeschlossen:
CoolPlug [A] → CoolPlug [A] → CoolPlug [A] → [1] von CoolMaster L3 CoolPlug [B] → CoolPlug [B] → CoolPlug [B] → [2] von CoolMaster L3 CoolPlug [–] → CoolPlug [–] → CoolPlug [–] → [–] von CoolMaster L3
Achtung: Verkabeln Sie die Daisy Chain nicht als Schleife. Eine Schleifenverkabelung führt zu Kommunikationsfehlern auf dem P-Bus.

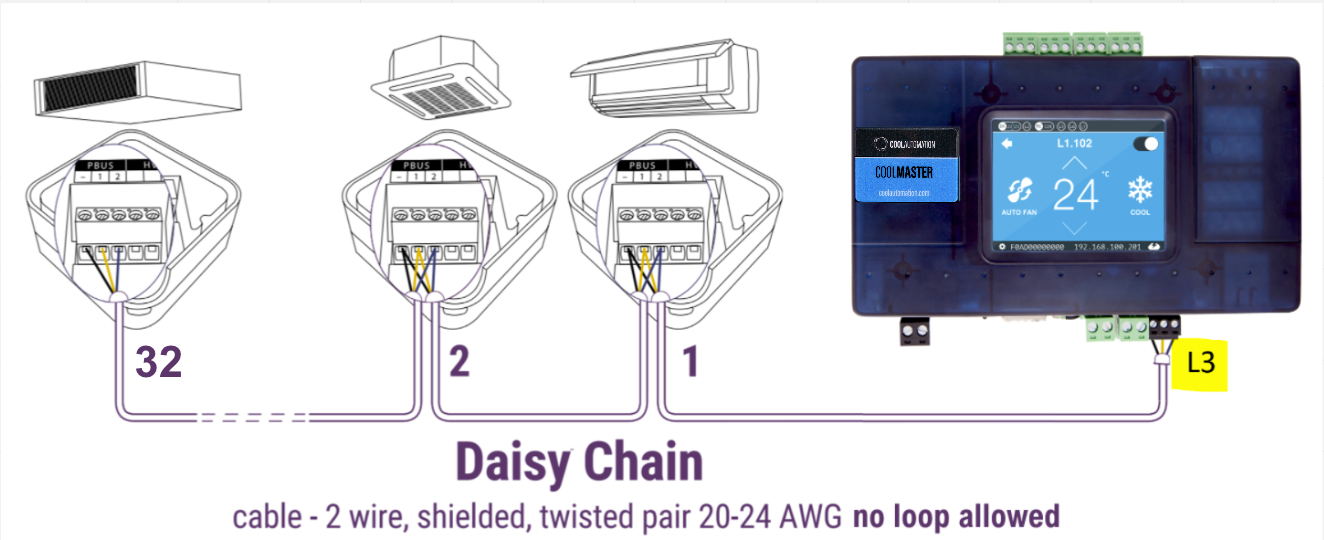

CoolMaster — Daisy-Chain-Diagramm (max. 32 CoolPlugs):
CoolMasterPRO / CloudBox — Daisy-Chain-Diagramm (max. 64 CoolPlugs pro Leitung):
Ein Video zu diesem Schritt finden Sie hier: Anschluss und Einrichtung eines CoolPlug an einen CoolMaster.
Erwartetes Ergebnis
Sobald L3 als CH konfiguriert und alle CoolPlugs korrekt verkabelt sind, erkennt und kommuniziert der CoolMaster (oder CoolMasterPRO / CloudBox) mit jedem CoolPlug in der Daisy Chain. Die angeschlossenen Einheiten erscheinen in der Geräteliste und sind nun bereit für die Integration in eine Hausautomation, ein Gebäudemanagementsystem (BMS) und/oder in die CoolAutomation Cloud Apps.
Brauchen Sie Hilfe?
Wenn Ihre CoolPlugs nach Abschluss dieser Schritte nicht erkannt werden, wenden Sie sich bitte an den CoolAutomation Support für Unterstützung.
