DK (Daikin) – Anschluss an S21 (alte Version)

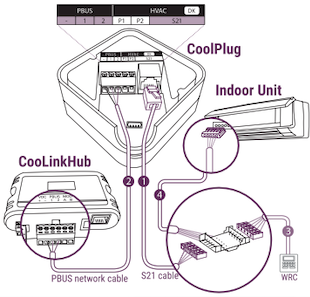

Anschluss des CoolPlug an das Daikin-Gerät Verbinden Sie das mitgelieferte S21-Kabel des CoolPlug zwischen dem RJ-11-Anschluss des CoolPlug und dem S21-Port auf der Platine des Innengeräts. Die Position des S21-Anschlusses auf der Daikin-Innenplatine finden Sie in der Installationsanleitung von Daikin.
Kabelgebundener Modus: Verbinden Sie die Signalkabel des PBUS zwischen den CoolPlug-Anschlüssen [-], [1] und [2] mit den Kabeln von [VDC-], [1] und [2]. Bitte beachten Sie das PBUS-Anschlussschema im Artikel Kabelgebundene Verbindung – PBUS (PlugBus) Topologie.
Optional: Um den kabelgebundenen Daikin-Fernbedienungsregler (WRC) parallel zum CoolPlug anzuschließen, wird ein S21-Splitter (4) benötigt. Dieses Teil kann bei CoolAutomation erworben werden.
* Die Master/Slave-Konfiguration wird automatisch vom CoolPlug vorgenommen.
** Bei einer anderen Daikin-Version kann ein kleinerer 5-poliger Stecker vorhanden sein. In diesem Fall verwenden Sie bitte einen EKRS 32 Adapter.
