So verbinden Sie die DK (Daikin) Siesta

DKS (Daikin) - Siesta Serie

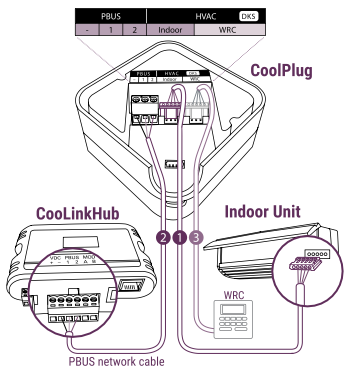

Anschluss des CoolPlug an das Daikin-Gerät.
Verbinden Sie das Kabel (im Lieferumfang des CoolPlug enthalten) mit dem Anschluss „Indoor“ am CoolPlug und dem entsprechenden Stecker an der Inneneinheit.
Nutzen Sie das Installationshandbuch von Daikin, um zu erfahren, wo Sie den Anschluss an die Daikin-Innenplatine vornehmen.
Anschluss des CoolPlug an den CooLinkHub
- Drahtloser Modus: Überprüfen Sie, ob die Geräte erfolgreich gekoppelt wurden. Wie Sie koppeln, erfahren Sie im Artikel Drahtlose CooLinkHub & CoolPlug Installation
- Kabelgebundener Modus: Verbinden Sie die Signalleitungen des PBUS-Kabels über die Anschlüsse [VDC-], [1] und [2] am CooLinkHub mit den entsprechenden [-], [1] und [2] Anschlüssen am CoolPlug.

  Bitte beachten Sie das PBUS-Verbindungsschema im Artikel Kabelgebundene Verbindung - PBUS (PlugBus) Topologie.
Optional: Schließen Sie die kabelgebundene Fernbedienung an die WRC-Buchse am CoolPlug an. Das Kabel ist im Lieferumfang der WRC enthalten.
