So verbinden Sie CoolPlug PN | SA | TO (CAPRA)

Last update: 7. Juni 2026 14:23

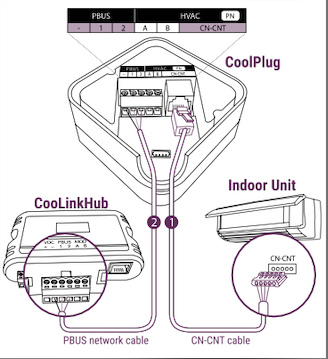

Anschluss des CoolPlug an Panasonic-Geräte mit CAPRA-Anschlüssen Verbinden Sie das CAPRA-Kabel (im Lieferumfang des CoolPlug enthalten) zwischen dem RJ-11-Anschluss (CN - CNT) des CoolPlug und dem CN - CNT-Port auf der Platine des Innengeräts. Nutzen Sie das Installationshandbuch des Herstellers, um den Standort des CN - CNT-Anschlusses auf der Platine des Innengeräts zu finden.
Anschluss des CoolPlug an den CooLinkHub
- Drahtloser Modus: Überprüfen Sie, ob die Geräte erfolgreich gekoppelt wurden. Eine Anleitung zur Kopplung finden Sie im Artikel Drahtlose Installation von CooLinkHub & CoolPlug
- Kabelgebundener Modus: Verbinden Sie die Signalleitungen des PBUS-Kabels, das von den Anschlüssen [VDC-], [1] und [2] am CooLinkHub kommt, mit den entsprechenden [-], [1] und [2] Anschlüssen am CoolPlug.
  .

  Bitte beachten Sie das PBUS-Verbindungsdiagramm im Artikel Kabelgebundene Verbindung – PBUS (PlugBus) Topologie.
