So verbinden Sie DK (Daikin) S403 mit KRP980B1

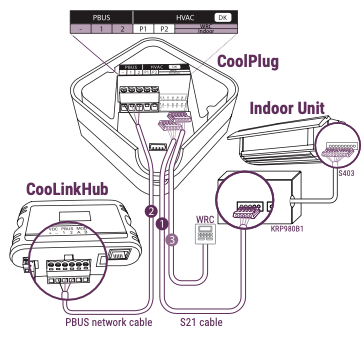

Anschluss des CoolPlug an das Daikin-Gerät.
Verbinden Sie das mit dem CoolPlug gelieferte S21-Kabel zwischen dem Indoor-Anschluss des CoolPlug (untere S21-Buchse am CoolPlug) und dem S21-Port auf der Platine des KRP980B1-Adapters. Verwenden Sie die Installationsanleitung von Daikin, um den KRP980B1-Adapter im Daikin Innengerät zu installieren. Schließen Sie den Adapter an die S403-Buchse im Inneren an.
Anschluss des CoolPlug an den CooLinkHub
- Drahtloser Modus: Überprüfen Sie, ob die Geräte erfolgreich gekoppelt wurden. Wie Sie koppeln, erfahren Sie im Artikel Drahtlose CooLinkHub & CoolPlug Installation
- Kabelgebundener Modus: Verbinden Sie die Signalleitungen des PBUS-Kabels zwischen den CoolPlug-Klemmen [-], [1] und [2] und den CooLinkHub-Klemmen [VDC-], [1] und [2] entsprechend.

  Bitte beachten Sie das PBUS-Verbindungsschema im Artikel Kabelgebundene Verbindung – PBUS (PlugBus) Topologie.
Optional: Um den Daikin kabelgebundenen Fernbedienungsregler anzuschließen, verbinden Sie das Kabel vom Regler mit dem CoolPlug WRC (Wired Remote Controller) Anschluss (obere S21-Buchse).

* Der KRP98081-Adapter muss separat über Ihren Daikin-Ansprechpartner erworben werden.
