So verbinden Sie CoolPlug PN | SA | TO

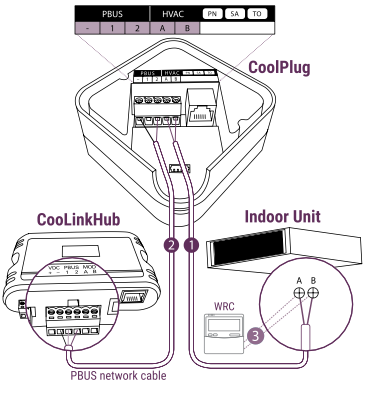

Anschluss des CoolPlug an das PN/SA/TO Innengerät

Verbinden Sie die [A], [B] Anschlüsse des CoolPlug mit den [A], [B] Anschlüssen des Innengeräts (Sanyo/Toshiba) oder mit [R1], [R2] (Panasonic). Nutzen Sie das Installationshandbuch des Klimageräteherstellers, um diese Anschlüsse auf der Platine des Innengeräts zu finden.
Anschluss des CoolPlug an den CooLinkHub
- Drahtloser Modus: Überprüfen Sie, ob die Geräte erfolgreich gekoppelt wurden. Eine Anleitung zur Kopplung finden Sie im Artikel Drahtlose CooLinkHub & CoolPlug Installation
- Kabelgebundener Modus: Verbinden Sie die Signalkabel des PBUS-Kabels, das von den [VDC-], [1] und [2] Anschlüssen am CooLinkHub kommt, mit den entsprechenden [-], [1] und [2] Anschlüssen am CoolPlug.

  Bitte beachten Sie das PBUS-Verbindungsdiagramm im Artikel Kabelgebundene Verbindung – PBUS (PlugBus) Topologie.
Optional: Schließen Sie die kabelgebundene Fernbedienung an die WRC-Buchse an

* Die Verbindung ist nicht polarisiert.

** Die Master/Slave-Konfiguration wird automatisch vom CoolPlug vorgenommen.
