So verbinden Sie das DK (Daikin) S21 der neuen Revision

DK (Daikin) – Anschluss an S21 (Neue Revision ab Q4 2021)

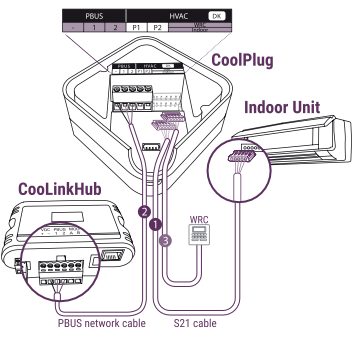

Anschluss des CoolPlug an das Daikin-Gerät.
Verbinden Sie das mit dem CoolPlug gelieferte S21-Kabel zwischen dem Indoor-Anschluss des CoolPlug (untere S21-Buchse am CoolPlug) und dem S21-Anschluss auf der Platine des Innengeräts. Die Position der S21-Buchse auf der Daikin-Innenplatine finden Sie in der Installationsanleitung von Daikin.
Anschluss des CoolPlug an den CooLinkHub
- Drahtloser Modus: Prüfen Sie, ob die Geräte erfolgreich gekoppelt wurden. Eine Anleitung zur Kopplung finden Sie im Artikel Installation von Wireless CooLinkHub & CoolPlug
- Kabelgebundener Modus: Verbinden Sie die Signalleitungen des PBUS-Kabels zwischen den CoolPlug-Klemmen [-], [1] und [2] und den CooLinkHub-Klemmen [VDC-], [1] und [2].

  Bitte beachten Sie das PBUS-Anschlussschema im Artikel Kabelgebundene Verbindung – PBUS (PlugBus) Topologie.
Optional: Um den kabelgebundenen Daikin-Fernbedienungsregler anzuschließen, verbinden Sie das Kabel vom Regler mit der CoolPlug WRC-Buchse (Wired Remote Controller, obere S21-Buchse).

* Bei einigen Daikin-Innengeräten benötigen Sie das Kabel mit dem kleineren 5-poligen S21-Stecker. Dieses Kabel wird bei Bedarf ebenfalls als Option mit dem CoolPlug geliefert.
