So verbinden Sie CoolPlug DK (Daikin)

DK (Daikin) – beim Anschluss an P1 P2

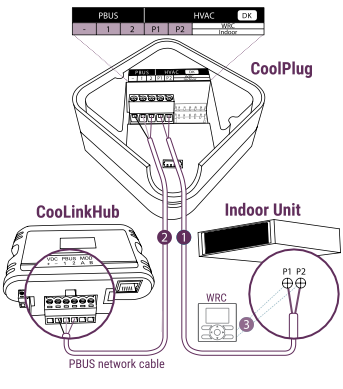

Anschluss des CoolPlug an das Daikin-Gerät
Verbinden Sie die [P1]- und [P2]-Anschlüsse des CoolPlug mit den [P1]- und [P2]-Anschlüssen des Innengeräts. Hinweise zum genauen Anschlussort der P1 P2-Anschlüsse am Daikin-Gerät finden Sie im Installationshandbuch des jeweiligen Herstellers.
Anschluss des CoolPlug an den CooLinkHub
- Drahtloser Modus: Überprüfen Sie, ob die Geräte erfolgreich gekoppelt wurden. Eine Anleitung zur Kopplung finden Sie im Artikel Installation von Wireless CooLinkHub & CoolPlug
- Kabelgebundener Modus: Verbinden Sie die Signalleitungen des PBUS-Kabels, das von den Anschlüssen [VDC-], [1] und [2] am CooLinkHub kommt, mit den entsprechenden [-], [1] und [2] Anschlüssen am CoolPlug.

  Bitte beachten Sie das PBUS-Anschlussschema im Artikel Kabelgebundene Verbindung – PBUS (PlugBus) Topologie.
Optional: Schließen Sie den kabelgebundenen Fernbedienungsregler (WRC) parallel zum CoolPlug an.

* Diese Anschlussart ist nicht weit verbreitet

** Die Master/Slave-Konfiguration wird automatisch vom CoolPlug vorgenommen
