Aperçu
Ce guide explique comment connecter des CoolPlugs à un CoolMaster, CoolMasterPRO ou CloudBox en utilisant la ligne P-Bus (L3). Vous allez configurer le port L3 sur l’écran tactile de l’appareil et chaîner vos CoolPlugs en respectant la bonne polarité de câblage.
Pour consulter les spécifications complètes du produit, voir la fiche technique du CoolPlug.
Avant de commencer
- Assurez-vous d’avoir un accès physique à l’écran tactile du CoolMaster, CoolMasterPRO ou CloudBox.
- Utilisez un câble blindé à deux fils torsadés, 20–24 AWG pour tout le câblage P-Bus.
- Ne câblez pas la chaîne en boucle — elle doit être en ligne droite.
- Vérifiez la capacité maximale de CoolPlugs de votre appareil avant de câbler :
- CoolMaster : jusqu’à 32 CoolPlugs par ligne P-Bus
- CoolMasterPRO / CloudBox : jusqu’à 64 CoolPlugs par ligne P-Bus
Remarque : Un CoolMaster peut prendre en charge plusieurs chaînes P-Bus de CoolPlug. Les ports L4, L5, L6 et L7 peuvent également être configurés pour les CoolPlugs en plus du L3.
Étapes

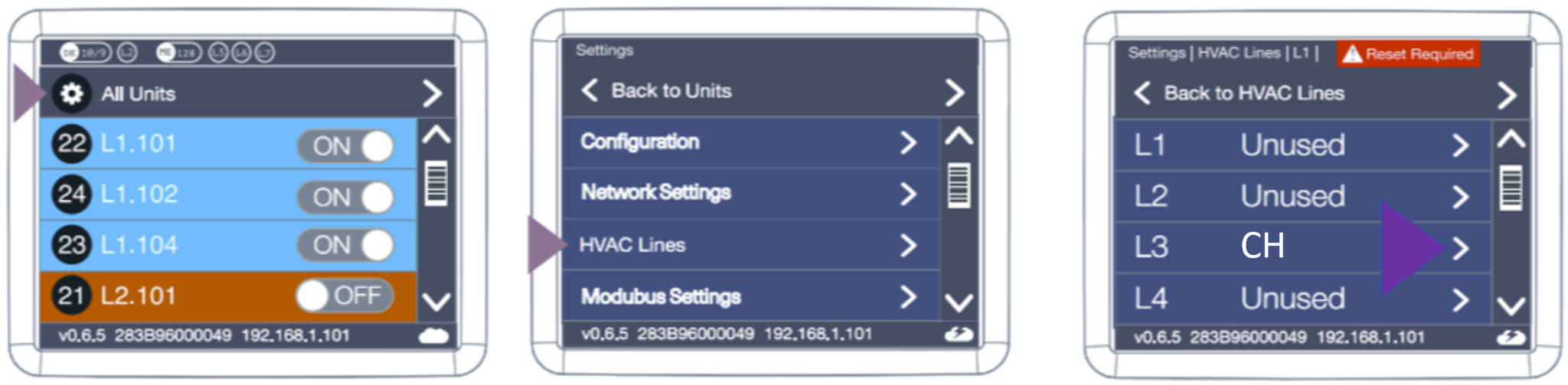

Étape 1 — Activer le P-Bus (CH) sur la ligne 3
- Sur l’écran tactile du CoolMaster, allez dans Paramètres.
- Sélectionnez Lignes CVC.
- Sélectionnez L3.
- Réglez le protocole L3 sur CH.
- Redémarrez l’appareil lorsque cela est demandé.
Pour une démonstration vidéo de cette étape, voir : Comment activer la ligne 3 sur un CoolMaster.
Étape 2 — Câbler les CoolPlugs en chaîne
Connectez tous les CoolPlugs en série (chaîne) jusqu’au port L3 de votre appareil, en respectant la correspondance de polarité suivante :
| Borne CoolPlug | Borne L3 CoolMaster |
|---|---|
| A | 1 |
| B | 2 |
| – (Masse) | – (Masse) |
La chaîne se câble ainsi :
CoolPlug [A] → CoolPlug [A] → CoolPlug [A] → [1] du L3 CoolMaster CoolPlug [B] → CoolPlug [B] → CoolPlug [B] → [2] du L3 CoolMaster CoolPlug [–] → CoolPlug [–] → CoolPlug [–] → [–] du L3 CoolMaster
Attention : Ne câblez pas la chaîne en boucle. Un câblage en boucle provoquera des erreurs de communication sur le P-Bus.

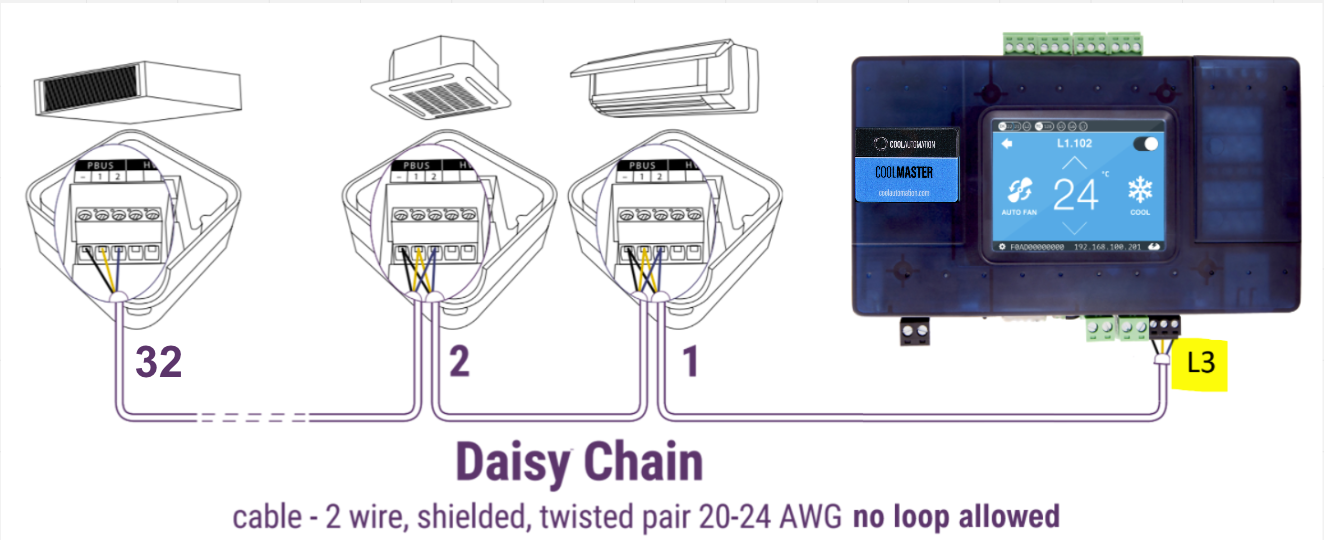

CoolMaster — schéma de chaîne (max 32 CoolPlugs) :
CoolMasterPRO / CloudBox — schéma de chaîne (max 64 CoolPlugs par ligne) :
Pour une démonstration vidéo de cette étape, voir : Connexion et configuration d’un CoolPlug à un CoolMaster.
Résultat attendu
Une fois L3 configuré en CH et tous les CoolPlugs correctement câblés, le CoolMaster (ou CoolMasterPRO / CloudBox) détectera et communiquera avec chaque CoolPlug de la chaîne. Les unités connectées devraient apparaître dans la liste des unités de l’appareil, et sont maintenant prêtes à être intégrées dans une solution de domotique, et/ou dans un système de gestion technique du bâtiment (BMS), et/ou dans les applications Cloud CoolAutomation.
Besoin d’aide ?
Si vos CoolPlugs ne sont pas détectés après avoir suivi ces étapes, veuillez contacter le support CoolAutomation pour obtenir de l’aide.
