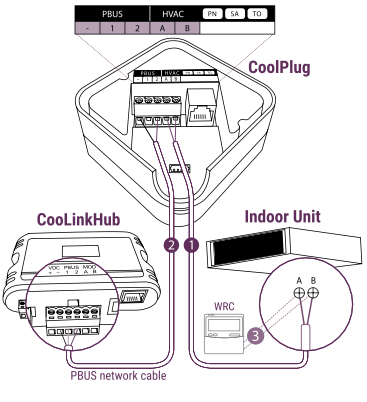

Connexion du CoolPlug à l’unité intérieure PN/SA/TO

Connectez les bornes [A], [B] du CoolPlug aux bornes [A], [B] de l’unité intérieure (Sanyo/Toshiba) ou aux bornes [R1], [R2] (Panasonic). Reportez-vous au manuel d’installation du fabricant HVAC pour localiser ces bornes sur le circuit imprimé de l’unité intérieure.
Connexion du CoolPlug au CooLinkHub
- Mode sans fil : Vérifiez que les appareils ont bien été appairés. Consultez la procédure d’appairage dans l’article Installation sans fil du CooLinkHub & CoolPlug
- Mode filaire : Connectez les fils de signal du câble PBUS provenant des bornes [VDC-], [1] et [2] du CooLinkHub aux bornes correspondantes [-], [1] et [2] du CoolPlug.

  Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
Optionnel : Connectez la télécommande filaire à la prise WRC

* La connexion n’est pas polarisée.

** La configuration maître/esclave sera effectuée automatiquement par le CoolPlug.
