Comment connecter le CoolPlug PN | SA | TO (CAPRA)

Last update: 7 juin 2026 14:22

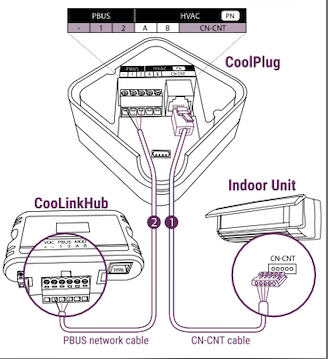

Connexion du CoolPlug aux unités Panasonic avec connecteurs CAPRA Branchez le câble CAPRA (fourni avec le CoolPlug) entre le connecteur RJ-11 (CN - CNT) du CoolPlug et le port CN - CNT sur la carte électronique de l’unité intérieure. Reportez-vous au manuel d’installation du fabricant HVAC pour localiser le connecteur CN - CNT sur la carte électronique de l’unité intérieure.
Connexion du CoolPlug au CooLinkHub
- Mode sans fil : Vérifiez que les appareils ont bien été appairés. Consultez la procédure d’appairage dans l’article Installation sans fil du CooLinkHub & CoolPlug
- Mode filaire : Connectez les fils de signal du câble PBUS provenant des bornes [VDC-], [1] et [2] du CooLinkHub aux bornes correspondantes [-], [1] et [2] du CoolPlug.
  .

  Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
