Comment connecter le CoolPlug DK (Daikin)

Last update: 7 juin 2026 14:26

DK (Daikin) - lors de la connexion à P1 P2

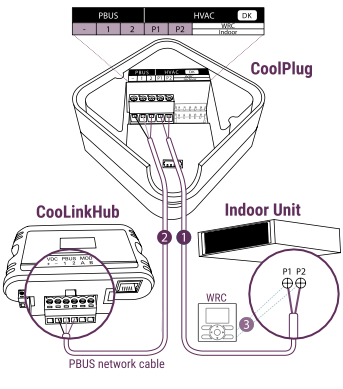

Connexion du CoolPlug à l’unité Daikin
Connectez les bornes [P1], [P2] du CoolPlug aux bornes [P1], [P2] de l’unité intérieure. Reportez-vous au manuel d’installation du fabricant HVAC pour localiser les bornes P1 P2 sur l’unité Daikin.
Connexion du CoolPlug au CooLinkHub
- Mode sans fil : Vérifiez que les appareils ont bien été appairés. Consultez la procédure d’appairage dans l’article Installation sans fil du CooLinkHub & CoolPlug
- Mode filaire : Connectez les fils de signal du câble PBUS provenant des bornes [VDC-], [1] et [2] du CooLinkHub aux bornes correspondantes [-], [1] et [2] du CoolPlug.

  Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
Optionnel : Connectez la télécommande filaire (WRC) en parallèle avec le CoolPlug.

* Cette connexion est peu courante

** La configuration maître/esclave sera effectuée automatiquement par le CoolPlug
