Comment connecter le CoolPlug DK (Daikin) à la prise S21 (ancienne version)
Last update:
DK (Daikin) - Lors de la connexion au S21 (Ancienne version)

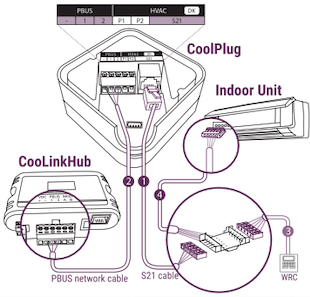

Connexion du CoolPlug à l’unité Daikin Branchez le câble S21 fourni avec le CoolPlug entre le connecteur RJ-11 du CoolPlug et le port S21 sur la carte électronique de l’unité intérieure. Reportez-vous au manuel d’installation Daikin pour localiser la prise S21 sur la carte électronique intérieure Daikin.
Mode filaire : Connectez les fils de signal du PBUS entre les bornes [-], [1] et [2] du CoolPlug et les câbles provenant respectivement de [VDC-], [1] et [2]. Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
Optionnel : Pour connecter la télécommande filaire Daikin (WRC) en parallèle avec le CoolPlug, un répartiteur S21 (4) est nécessaire. Cette pièce peut être achetée auprès de CoolAutomation.
* La configuration maître/esclave sera effectuée automatiquement par le CoolPlug.
** Une autre version Daikin peut avoir un connecteur 5 broches plus petit. Dans ce cas, utilisez un adaptateur EKRS 32.
