Comment connecter la série Siesta de Daikin (DK)

Last update: 7 juin 2026 14:24

DKS (Daikin) - Série Siesta

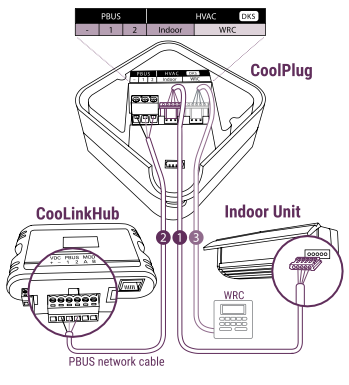

Connexion du CoolPlug à l’unité Daikin.
Branchez le câble (fourni avec le CoolPlug) sur le port marqué « Indoor » du CoolPlug et sur le connecteur correspondant de l’unité intérieure.
Reportez-vous au manuel d’installation Daikin pour savoir où connecter le câble sur la carte électronique de l’unité intérieure.
Connexion du CoolPlug au CooLinkHub
- Mode sans fil : Vérifiez que les appareils ont bien été appairés. Consultez la procédure d’appairage dans l’article Installation sans fil du CooLinkHub & CoolPlug
- Mode filaire : Connectez les fils de signal du câble PBUS, en utilisant les bornes [VDC-], [1] et [2] sur le CooLinkHub, aux bornes correspondantes [-], [1] et [2] sur le CoolPlug.

  Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
Optionnel : Connectez la télécommande filaire à la prise WRC du CoolPlug. Le câble est fourni avec la télécommande WRC.
