Comment connecter le S21 nouvelle révision de DK (Daikin)

DK (Daikin) - Lors de la connexion au S21 (Nouvelle version à partir du T4 2021)

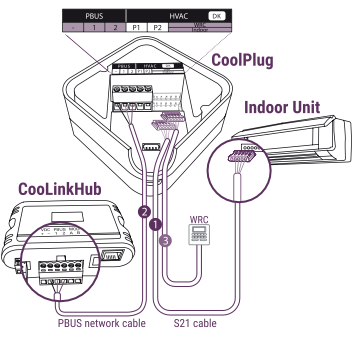

Connexion du CoolPlug à l’unité Daikin.
Branchez le câble S21 fourni avec le CoolPlug entre le connecteur intérieur du CoolPlug (prise S21 du bas sur le CoolPlug) et le port S21 sur la carte électronique de l’unité intérieure. Reportez-vous au manuel d’installation Daikin pour localiser la prise S21 sur la carte électronique de l’unité intérieure Daikin.
Connexion du CoolPlug au CooLinkHub
- Mode sans fil : Vérifiez que les appareils ont bien été appairés. Consultez la procédure d’appairage dans l’article Installation sans fil du CooLinkHub & CoolPlug
- Mode filaire : Connectez les fils de signal du câble PBUS entre les bornes [-], [1] et [2] du CoolPlug, et les bornes [VDC-], [1] et [2] du CooLinkHub, respectivement.

  Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
Optionnel : Pour connecter la télécommande filaire Daikin, branchez le câble de la télécommande à la prise WRC (Wired Remote Controller) du CoolPlug (prise S21 du haut).

* Sur certains modèles d’unités intérieures Daikin, il vous faudra utiliser le câble avec un connecteur S21 plus petit à 5 broches. Ce câble est également fourni avec le CoolPlug en option si nécessaire.
