Comment connecter le S403 DK (Daikin) au KRP980B1

Connexion du CoolPlug à l’unité Daikin.

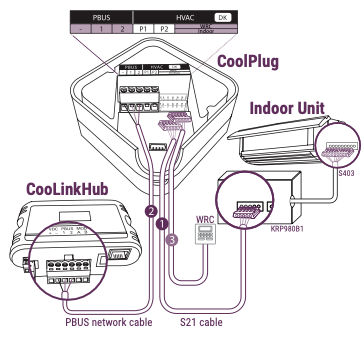

Branchez le câble S21 fourni avec le CoolPlug entre le connecteur Indoor du CoolPlug (prise S21 inférieure sur le CoolPlug) et le port S21 sur le circuit imprimé de l’adaptateur KRP980B1. Utilisez le manuel d’installation Daikin pour installer l’adaptateur KRP980B1 dans l’unité intérieure Daikin. Connectez l’adaptateur à la prise S403 à l’intérieur.
Connexion du CoolPlug au CooLinkHub
- Mode sans fil : Vérifiez que les appareils ont bien été appairés. Consultez la procédure d’appairage dans l’article Installation sans fil CooLinkHub & CoolPlug
- Mode filaire : Connectez les fils de signal du câble PBUS entre les bornes [-], [1] et [2] du CoolPlug et les bornes [VDC-], [1] et [2] du CooLinkHub, respectivement.

  Veuillez consulter le schéma de connexion PBUS dans l’article Connexion filaire - topologie PBUS (PlugBus).
Optionnel : Pour connecter la télécommande filaire Daikin, branchez le câble de la télécommande sur la prise WRC (Wired Remote Controller) du CoolPlug (prise S21 supérieure).

* L’adaptateur KRP98081 doit être acheté séparément auprès de votre revendeur Daikin.
